1. 环境说明

1.1 前置知识点

生产环境可部署Kubernetes集群的两种方式

目前生产部署Kubernetes集群主要有两种方式：
- kubeadm
  Kubeadm是一个K8s部署工具，提供kubeadm init和kubeadm join，用于快速部署Kubernetes集群。
  官方地址：https://kubernetes.io/docs/reference/setup-tools/kubeadm/kubeadm/
- 二进制包
  从github下载发行版的二进制包，手动部署每个组件，组成Kubernetes集群。

Kubeadm降低部署门槛，但屏蔽了很多细节，遇到问题很难排查。如果想更容易可控，推荐使用二进制包部署Kubernetes集群，虽然手动部署麻烦点，期间可以学习很多工作原理，也利于后期维护。

之前发布的二进制部署因为没有写rabc授权和master节点过于空闲，于是重新写了这篇文章。

1.2 服务器规划

k8s-master1&node1：192.168.1.30
- kube-apiserver
- kube-controller-manager
- kube-scheduler
- kubelet
- kube-proxy
- docker
- etcd
k8s-master2&node2：192.168.1.31
- kube-apiserver
- kube-controller-manager
- kube-scheduler
- kubelet
- kube-proxy
- docker
- etcd
k8s-node3：192.168.1.32
- kubelet
- kube-proxy
- docker
- etcd
k8s-node4：192.168.1.33
- kubelet
- kube-proxy
- docker
k8s-node5：192.168.1.34
- kubelet
- kube-proxy
- docker

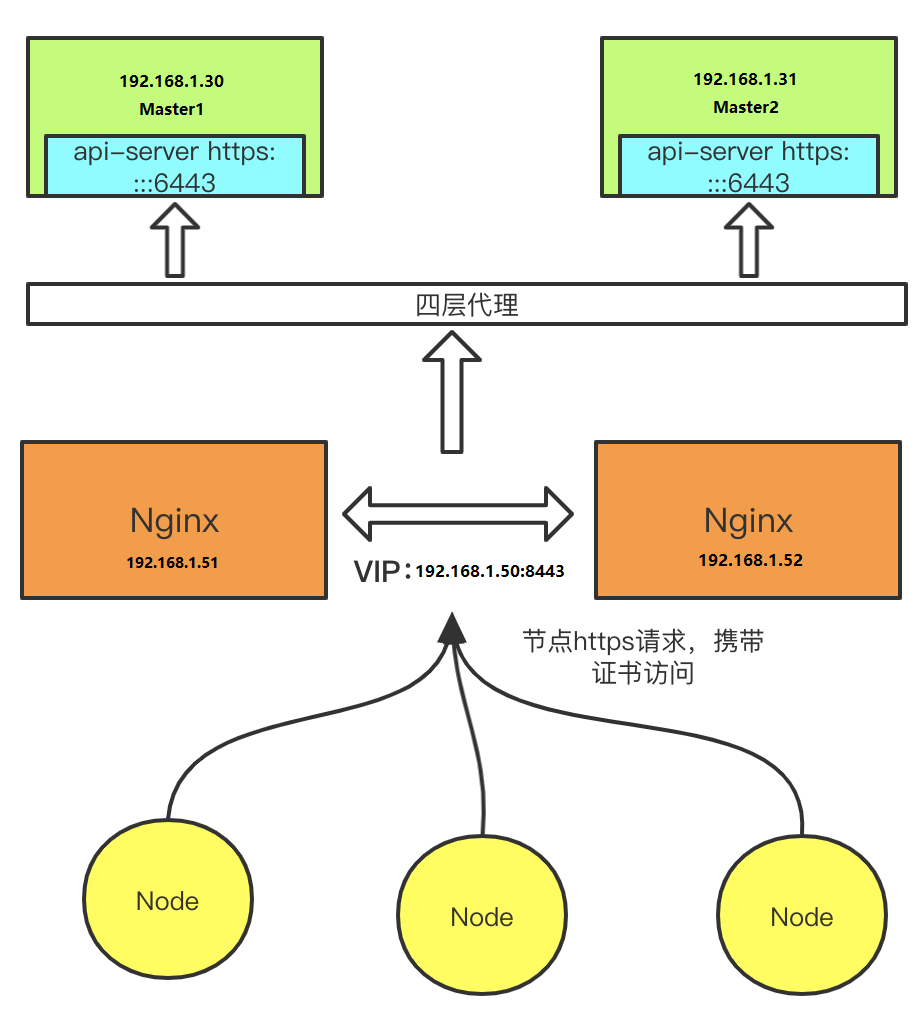

Load Balancer-Master：192.168.1.51 ————|
- Nginx L4—————————————-|— 192.168.1.50(VIP)
Load Balancer-Backup：192.168.1.52 ————|
- Nginx L4
harbor：192.168.1.60
- harbor
子网：192.168.1.0/24
网关：192.168.1.1

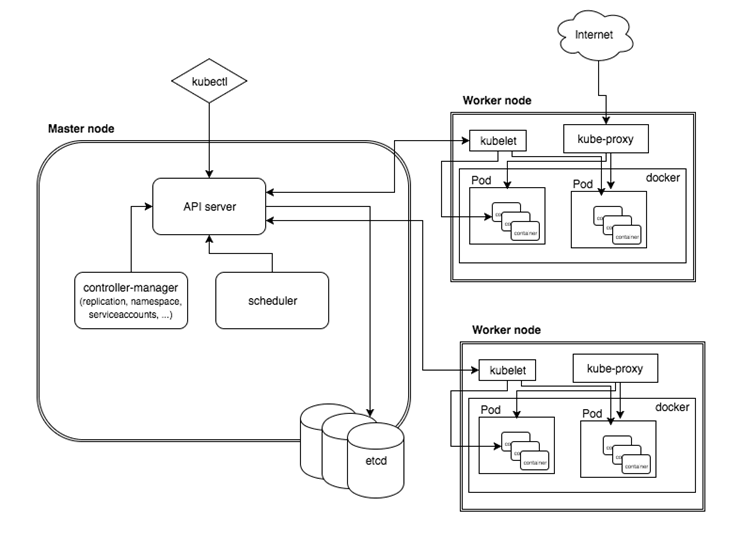

1.2.1 Kubernetes拓扑图


1.2.2 单Master架构图


1.3 系统环境初始化

# centos7阿里源
mv /etc/yum.repos.d/CentOS-Base.repo /etc/yum.repos.d/CentOS-Base.repo.backup
wget -O /etc/yum.repos.d/CentOS-Base.repo https://mirrors.aliyun.com/repo/Centos-7.repo

# epel源
mv /etc/yum.repos.d/epel.repo /etc/yum.repos.d/epel.repo.backup
mv /etc/yum.repos.d/epel-testing.repo /etc/yum.repos.d/epel-testing.repo.backup
wget -O /etc/yum.repos.d/epel.repo http://mirrors.aliyun.com/repo/epel-7.repo

# 关闭防火墙
systemctl stop firewalld && systemctl disable firewalld

# 关闭selinux  # 重启生效 或 setenforce 0
sed -i.bak 's/SELINUX=enforcing/SELINUX=disabled/' /etc/selinux/config

# 关闭swap
sed -ri 's/.*swap.*/#&/' /etc/fstab

# 根据规划设置主机名
hostnamectl set-hostname <hostname>

# 添加hosts
cat >> /etc/hosts << EOF
192.168.1.30  k8s-master1
192.168.1.31  k8s-master2
192.168.1.32  k8s-node3
192.168.1.33  k8s-node4
192.168.1.34  k8s-node5
EOF

# 时间同步定时任务
yum install ntpdate -y
echo '# time sync by jeremy at 2020-11-10' >>/var/spool/cron/root
echo '* */6 * * * /usr/sbin/ntpdate ntp1.aliyun.com >/dev/null 2>&1' >>/var/spool/cron/root
crontab -l

# 内核优化参数
cat >> /etc/sysctl.conf << EOF
net.ipv4.tcp_fin_timeout = 2
net.ipv4.ip_forward = 1
net.ipv4.tcp_tw_reuse = 1
net.ipv4.tcp_tw_recycle = 1
net.ipv4.tcp_syncookies = 1
net.ipv4.tcp_keepalive_time = 600
net.ipv4.ip_local_port_range = 4000 65000
net.ipv4.tcp_max_syn_backlog = 16384
net.ipv4.tcp_max_tw_buckets = 36000
net.ipv4.route.gc_timeout = 100
net.ipv4.tcp_syn_retries = 1
net.ipv4.tcp_synack_retries = 1
net.core.somaxconn = 16384
net.core.netdev_max_backlog = 16384
net.ipv4.tcp_max_orphans = 16384
EOF
sysctl -p

# 必要工具
yum -y install wget net-tools telnet tree nmap sysstat lrzsz dos2unix bind-utils

# 重启（建议）
reboot

PS：可以升级一下CentOS的Linux内核，CentOS自带的Linux为3.10，可以升级到长期支持版本5.4。(容器技术会依靠于Linux内核)
这篇文章是后写的，所以想到内核时已经部署好了，当然部署好了也可以升级内核，实测在node5升级了5.4内核，暂时没有出任何问题，后续继续查看。

2. 创建TLS证书及密钥

Kubernetes系统的各组件需要使用 TLS 证书对通信进行加密，本文档使用 CloudFlare 的 PKI 工具集 cfssl 来生成 Certificate Authority (CA) 和其它证书；

本实例的证书创建都集中在本章节

2.1 证书说明

集群TLS认证需要的证书及密钥如下：
- ca.pem
- ca-key.pem
- etcd.pem
- etcd-key.pem
- apiserver.pem
- apiserver-key.pem
- client.pem(本实例用Bootstrapping，没用该证书)
- client-key.pem(本实例用Bootstrapping，没用该证书)
- kubelet.pem(本实例用Bootstrapping，没用该证书)
- kubelet-key.pem(本实例用Bootstrapping，没用该证书)
- kube-proxy.pem
- kube-proxy-key.pem

2.2 安装证书制作工具-CFSSL

wget https://pkg.cfssl.org/R1.2/cfssl_linux-amd64 -O /usr/local/bin/cfssl
wget https://pkg.cfssl.org/R1.2/cfssljson_linux-amd64 -O /usr/local/bin/cfssl-json
wget https://pkg.cfssl.org/R1.2/cfssl-certinfo_linux-amd64 -O /usr/local/bin/cfssl-certinfo
chmod +x /usr/local/bin/cfssl*

关于CFSSL

cfssl：证书签发的主要工具

cfssl-json：将cfssl生成的整数（json格式）变为文件承载式证书

cfssl-certinfo：验证证书的信息

2.3 创建CA证书

CA配置文件

在harbor主机上制作证书，然后发放
mkdir -p cert && cd cert
过期时间设置成了 87600h(十年)

cat > ca-config.json << EOF
{
  "signing": {
    "default": {
      "expiry": "87600h"
    },
    "profiles": {
      "peer": {
        "expiry": "87600h",
        "usages": [
          "signing",
          "key encipherment",
          "server auth",
          "client auth"
        ]
      }
    }
  }
}
EOF

字段说明：
ca-config.json：可以定义多个 profiles，分别指定不同的过期时间、使用场景等参数；后续在签名证书时使用某个 profile；
signing：表示该证书可用于签名其它证书；生成的 ca.pem 证书中 CA=TRUE；
server auth：表示client可以用该 CA 对server提供的证书进行验证；
client auth：表示server可以用该 CA 对client提供的证书进行验证；
87600h：十年

CA证书申请表(生成CA自签名请求)

cat > ca-csr.json << EOF
{
  "CN": "k8s-ca",
  "hosts": [ ],
  "key": {
    "algo": "rsa",
    "size": 2048
  },
  "names": [
    {
      "C": "CN",
      "ST": "BeiJing",
      "L": "BeiJing",
      "O": "K8s",
      "OU": "System"
    }
  ],
  "ca": {
    "expiry": "87600h"
  }
}
EOF

字段说明：

CN：浏览器使用该字段验证网站是否合法，一般写的是域名，非常重要

C：国家

ST：州/省

L：地区/城市

O：组织名称/公司名称

OU：组织单位名称，公司部门

生成

1
2
3

cfssl gencert -initca ca-csr.json | cfssl-json -bare ca

# 如果命令执行错误，则需要检查json文件

2.4 创建etcd证书

etcd证书申请表

cat > etcd-csr.json << EOF
{
  "CN": "k8s-etcd",
  "hosts": [
    "127.0.0.1",
    "192.168.1.30",
    "192.168.1.31",
    "192.168.1.32",
    "192.168.1.33",
    "192.168.1.34"
  ],
  "key": {
    "algo": "rsa",
    "size": 2048
  },
  "names": [
    {
      "C": "CN",
      "ST": "BeiJing",
      "L": "BeiJing",
      "O": "k8s",
      "OU": "System"
    }
  ]
}
EOF

注：上述文件hosts字段中IP为所有etcd节点的集群内部通信IP，一个都不能少！为了方便后期扩容可以多写几个预留的IP。

生成

1
2
3

cfssl gencert -ca=ca.pem -ca-key=ca-key.pem -config=ca-config.json -profile=peer etcd-csr.json | cfssl-json -bare etcd

# 如果命令执行错误，则需要检查json文件

注：因为是对等证书，需要指定hosts（即只能在指定的IP上使用）；hosts指定的IP均为etcd各节点的IP
参数说明：
-ca=ca.pem # CA证书
-ca-key=ca-key.pem # CA证书
-config=ca-config.json # CA配置文件
-profile=peer # 这个peer是指ca-config.json文件里的profiles
etcd-csr.json # etcd配置文件

2.5 创建apiserver证书

证书申请表

cat > apiserver-csr.json << EOF
{
  "CN": "k8s-apiserver",
  "hosts": [
    "192.168.80.1",
    "127.0.0.1",
    "kubernetes",
    "kubernetes.default",
    "kubernetes.default.svc",
    "kubernetes.default.svc.cluster",
    "kubernetes.default.svc.cluster.local",
    "192.168.1.30",
    "192.168.1.31",
    "192.168.1.32",
    "192.168.1.33",
    "192.168.1.34",
    "192.168.1.35",
    "192.168.1.36",
    "192.168.1.37",
    "192.168.1.38",
    "192.168.1.39",
    "192.168.1.50",
    "192.168.1.51",
    "192.168.1.52",
    "192.168.1.60"
  ],
  "key": {
    "algo": "rsa",
    "size": 2048
  },
  "names": [
    {
      "C": "CN",
      "ST": "BeiJing",
      "L": "BeiJing",
      "O": "k8s",
      "OU": "System"
    }
  ]
}
EOF

字段说明：

hosts：指定授权使用该证书的 IP 或域名列表，这里列出了 VIP 、apiserver节点 IP、kubernetes 服务 IP 和域名；

域名最后字符不能是 kubernetes.default.svc.cluster.local. (如为kubernetes.default.svc.cluster.local. )，否则解析时失败，提示： x509:cannot parse dnsName "kubernetes.default.svc.cluster.local." ；如果使用非 cluster.local 域名，如 jeremy.com ，则需要修改域名列表中的最后两个域名为： kubernetes.default.svc.jeremy 、 kubernetes.default.svc.jeremy.com

kubernetes 服务 IP 是 apiserver 自动创建的，一般是 --service-cluster-ip-range 参数指定的网段的第一个IP，如：192.168.80.1，可以通过如下命令获取：kubectl get svc kubernetes

生成

1
2
3

cfssl gencert -ca=ca.pem -ca-key=ca-key.pem -config=ca-config.json -profile=peer apiserver-csr.json | cfssl-json -bare apiserver

# 如果命令执行错误，则需要检查json文件

2.6 创建kube-proxy证书

证书申请表

cat > kube-proxy-csr.json << EOF
{
  "CN": "system:kube-proxy",
  "hosts": [],
  "key": {
    "algo": "rsa",
    "size": 2048
  },
  "names": [
    {
      "C": "CN",
      "ST": "BeiJing",
      "L": "BeiJing",
      "O": "k8s",
      "OU": "System"
    }
  ]
}
EOF

生成

1
2
3

cfssl gencert -ca=ca.pem -ca-key=ca-key.pem -config=ca-config.json -profile=peer kube-proxy-csr.json | cfssl-json -bare kube-proxy

# 如果命令执行错误，则需要检查json文件

3. Etcd集群部署

hostname	节点名称	IP
k8s-master1	etcd-1	192.168.1.30
k8s-master2	etcd-2	192.168.1.31
k8s-node3	etcd-3	192.168.1.32

3.1 安装

github地址

wget https://github.com/etcd-io/etcd/releases/download/v3.4.13/etcd-v3.4.13-linux-amd64.tar.gz

tar -xzvf etcd-v3.4.13-linux-amd64.tar.gz

mkdir /opt/etcd/{bin,conf.d,cert} -p

mv etcd-v3.4.13-linux-amd64/{etcd,etcdctl} /opt/etcd/bin/

3.2 创建证书

请看2.4 创建etcd证书

拷贝到证书

1	scp {ca,etcd,etcd-key}.pem k8s-master1:/opt/etcd/cert

3.3 各etcd节点配置文件

cat > /opt/etcd/conf.d/etcd.conf << EOF
# [Member]
ETCD_NAME="etcd-1"
ETCD_DATA_DIR="/opt/etcd/data"
ETCD_LISTEN_PEER_URLS="https://192.168.1.30:2380"   # 不同节点需要更改
ETCD_LISTEN_CLIENT_URLS="https://192.168.1.30:2379"  # 不同节点需要更改

# [Clustering]
ETCD_INITIAL_ADVERTISE_PEER_URLS="https://192.168.1.30:2380"  # 不同节点需要更改
ETCD_ADVERTISE_CLIENT_URLS="https://192.168.1.30:2379"  # 不同节点需要更改
ETCD_INITIAL_CLUSTER="etcd-1=https://192.168.1.30:2380,etcd-2=https://192.168.1.31:2380,etcd-3=https://192.168.1.32:2380"
ETCD_INITIAL_CLUSTER_TOKEN="etcd-cluster-token"
ETCD_INITIAL_CLUSTER_STATE="new"
EOF

-----------------------------------

cat > /opt/etcd/conf.d/etcd.conf << EOF
# [Member]
ETCD_NAME="etcd-2"
ETCD_DATA_DIR="/opt/etcd/data"
ETCD_LISTEN_PEER_URLS="https://192.168.1.31:2380"
ETCD_LISTEN_CLIENT_URLS="https://192.168.1.31:2379"

# [Clustering]
ETCD_INITIAL_ADVERTISE_PEER_URLS="https://192.168.1.31:2380"
ETCD_ADVERTISE_CLIENT_URLS="https://192.168.1.31:2379"
ETCD_INITIAL_CLUSTER="etcd-1=https://192.168.1.30:2380,etcd-2=https://192.168.1.31:2380,etcd-3=https://192.168.1.32:2380"
ETCD_INITIAL_CLUSTER_TOKEN="etcd-cluster-token"
ETCD_INITIAL_CLUSTER_STATE="new"
EOF

------------------------------------

cat > /opt/etcd/conf.d/etcd.conf << EOF
# [Member]
ETCD_NAME="etcd-3"
ETCD_DATA_DIR="/opt/etcd/data"
ETCD_LISTEN_PEER_URLS="https://192.168.1.32:2380"
ETCD_LISTEN_CLIENT_URLS="https://192.168.1.32:2379"

# [Clustering]
ETCD_INITIAL_ADVERTISE_PEER_URLS="https://192.168.1.32:2380"
ETCD_ADVERTISE_CLIENT_URLS="https://192.168.1.32:2379"
ETCD_INITIAL_CLUSTER="etcd-1=https://192.168.1.30:2380,etcd-2=https://192.168.1.31:2380,etcd-3=https://192.168.1.32:2380"
ETCD_INITIAL_CLUSTER_TOKEN="etcd-cluster-token"
ETCD_INITIAL_CLUSTER_STATE="new"
EOF

注意：别把注释带配置文件
参数说明：
ETCD_NAME：节点名称，集群中唯一
ETCD_DATA_DIR：数据目录
ETCD_LISTEN_PEER_URLS：集群通信监听地址
ETCD_LISTEN_CLIENT_URLS：客户端访问监听地址
ETCD_INITIAL_ADVERTISE_PEER_URLS：集群通告地址
ETCD_ADVERTISE_CLIENT_URLS：客户端通告地址
ETCD_INITIAL_CLUSTER：集群节点地址
ETCD_INITIAL_CLUSTER_TOKEN：集群Token
ETCD_INITIAL_CLUSTER_STATE：加入集群的当前状态，new是新集群，existing表示加入已有集群

3.4 systemd管理etcd

systemd文件

cat > /usr/lib/systemd/system/etcd.service << EOF
[Unit]
Description=Etcd Server
After=network.target
After=network-online.target
Wants=network-online.target
[Service]
Type=notify
EnvironmentFile=/opt/etcd/conf.d/etcd.conf
ExecStart=/opt/etcd/bin/etcd \\
        --cert-file=/opt/etcd/cert/etcd.pem \\
        --key-file=/opt/etcd/cert/etcd-key.pem \\
        --peer-cert-file=/opt/etcd/cert/etcd.pem \\
        --peer-key-file=/opt/etcd/cert/etcd-key.pem \\
        --trusted-ca-file=/opt/etcd/cert/ca.pem \\
        --peer-trusted-ca-file=/opt/etcd/cert/ca.pem \\
        --log-level=info \\
        --logger=zap \\
        --log-outputs=stderr
Restart=on-failure
LimitNOFILE=65536
[Install]
WantedBy=multi-user.target
EOF

启动并设置开机启动

systemctl daemon-reload
systemctl start etcd
systemctl status etcd
systemctl enable etcd

3.5 检查etcd集群节点健康情况

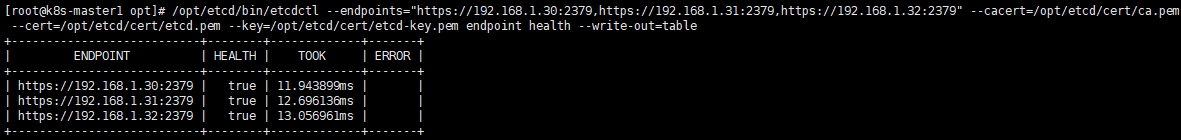

etcd各节点健康情况

/opt/etcd/bin/etcdctl \
    --endpoints="https://192.168.1.30:2379,https://192.168.1.31:2379,https://192.168.1.32:2379" \
    --cacert=/opt/etcd/cert/ca.pem \
    --cert=/opt/etcd/cert/etcd.pem \
    --key=/opt/etcd/cert/etcd-key.pem \
    --write-out=table endpoint health

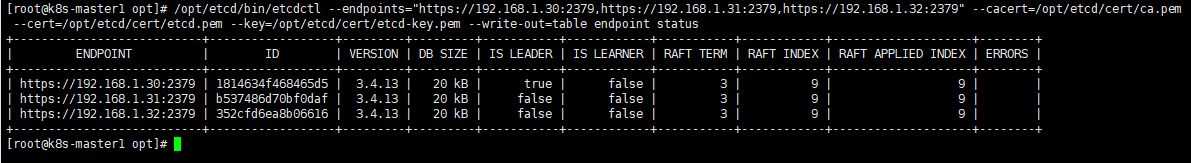

etcd各节点状态情况

/opt/etcd/bin/etcdctl \
    --endpoints="https://192.168.1.30:2379,https://192.168.1.31:2379,https://192.168.1.32:2379" \
    --cacert=/opt/etcd/cert/ca.pem \
    --cert=/opt/etcd/cert/etcd.pem \
    --key=/opt/etcd/cert/etcd-key.pem \
    --write-out=table endpoint status

ps: 表格显示加--write-out=table

4. Docker部署

一般情况只有node节点才需要安装docker的，但是本次实例master节点同时也是node节点，所以也需要安装docker，所以本次实例给所有机器安装docker

4.1 下载解压二进制包

下载地址

docker-19.03.9下载地址

安装

tar -xzvf docker-19.03.9.tgz
mkdir -p /opt/docker/bin
mv docker/* /opt/docker/bin

ln -sv /opt/docker/bin/docker /usr/local/bin/
ln -sv /opt/docker/bin/containerd /usr/local/bin/
ln -sv /opt/docker/bin/containerd-shim /usr/local/bin/
ln -sv /opt/docker/bin/ctr /usr/local/bin/
ln -sv /opt/docker/bin/dockerd /usr/local/bin/
ln -sv /opt/docker/bin/docker-init /usr/local/bin/
ln -sv /opt/docker/bin/docker-proxy /usr/local/bin/
ln -sv /opt/docker/bin/runc /usr/local/bin/

4.2 配置文件

mkdir -p /opt/docker/data  /etc/docker
cat > /etc/docker/daemon.json << EOF
{
  "graph": "/opt/docker/data",
  "storage-driver": "overlay2",
  "insecure-registries": ["registry.access.redhat.com","quay.io","harbor.jeremy.cn"],
  "registry-mirrors": ["https://b9pmyelo.mirror.aliyuncs.com"],
  "bip": "172.8.30.1/24",
  "exec-opts": ["native.cgroupdriver=cgroupfs"],
  "live-restore": true
}
EOF

bip：172.8.x.1/24，x按照宿主机IP地址最后一位来设置
insecure-registries：需要添加你harbor的域名，不然harbor无法登录

4.3 systemd管理docker

cat > /usr/lib/systemd/system/docker.service << EOF
[Unit]
Description=Docker Application Container Engine
Documentation=https://docs.docker.com
After=network-online.target firewalld.service
Wants=network-online.target

[Service]
Type=notify
ExecStart=/opt/docker/bin/dockerd
ExecReload=/bin/kill -s HUP \$MAINPID
LimitNOFILE=infinity
LimitNPROC=infinity
LimitCORE=infinity
TimeoutStartSec=0
Delegate=yes
KillMode=process
Restart=on-failure
StartLimitBurst=3
StartLimitInterval=60s

[Install]
WantedBy=multi-user.target
EOF

4.4 启动docker

1 2	systemctl daemon-reload && systemctl start docker systemctl enable docker && systemctl status docker

5. Harbor部署

5.1 下载解压二进制包

下载地址

下载地址

校验

下载对应版本的检验码进行校验：
v2.1.1校验码

然后使用 md5sum -c md5sum 来查看文件内容是否正确，如果正确，会显示下面的内容。

1 2	[root@harbor opt]# md5sum -c md5sum harbor-offline-installer-v2.1.1.tgz: OK

如果你下载是harbor-offline-installer-v2.1.1.tgz，则这个才会显示ok；
而没下载的例如：harbor-online-installer-v2.1.1.tgz，则会提示md5sum: harbor-online-installer-v2.1.1.tgz: No such file or directory

解压

tar -xzvf harbor-offline-installer-v2.1.1.tgz

harbor/harbor.v2.1.1.tar.gz
harbor/prepare
harbor/LICENSE
harbor/install.sh
harbor/common.sh
harbor/harbor.yml.tmpl

5.2 配置文件

harbor.yml.tmpl 这个文件配置文件模板，可以按其格式来
去掉注释：grep -v "#" harbor.yml.tmpl

cd /opt/harbor/
vim harbor.yml

hostname: harbor.jeremy.cn
http:
  port: 8080
harbor_admin_password: Harbor12345
database:
  password: root123
  max_idle_conns: 50
  max_open_conns: 1000
data_volume: /opt/harborData
clair:
  updaters_interval: 12
trivy:
  ignore_unfixed: false
  skip_update: false
  insecure: false
jobservice:
  max_job_workers: 10
notification:
  webhook_job_max_retry: 10
chart:
  absolute_url: disabled
log:
  level: info
  local:
    rotate_count: 50
    rotate_size: 200M
    location: /opt/harborData/logs
_version: 2.0.0
proxy:
  http_proxy:
  https_proxy:
  no_proxy:
  components:
    - core
    - jobservice
    - clair
    - trivy

参数说明：
一般情况下，我们最少需要配置的内容如下：

hostname 需要配置为 127.0.0.1 之外的内容，以提供外部访问

https 的配置需要同时配置证书，生产环境中，如果使用 SLB 或者使用其他应用统一提供 SSL 接入，则可以删除。

harbor_admin_password 默认密码即可，但是初次使用登陆后台后需要修改密码。

data_volume 根据自己实际情况修改宿主机的文件储存地址。

创建harbor数据存储目录

1 2	mkdir -p /opt/harborData mkdir -p /opt/harborData/logs

5.3 docker-compose启动harbor

下载安装docker-compose

1
2
3

curl -L "https://github.com/docker/compose/releases/download/1.27.4/docker-compose-$(uname -s)-$(uname -m)" -o /usr/local/bin/docker-compose

chmod +x /usr/local/bin/docker-compose

启动harbor

修改完配置之后，使用 bash install.sh 进行应用安装。

1	sh /opt/harbor/install.sh

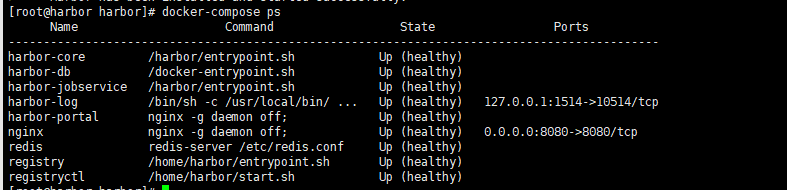

用docker-compose查看


5.4 nginx代理harbor本地端口

安装
1
yum install nginx -y

nginx配置文件
vim /etc/nginx/conf.d/harbor.conf

server {
    listen       80;
    server_name  harbor.jeremy.cn;
    client_max_body_size 1000m;
    location / {
        proxy_pass http://127.0.0.1:8080;
    }
}

启动nginx

1
2
3

systemctl start nginx
systemctl enable nginx
systemctl status nginx

添加host记录

1
2
3

cat >> /etc/hosts << EOF
192.168.1.60 harbor.jeremy.cn
EOF

上传镜像

访问http://harbor.jeremy.cn/

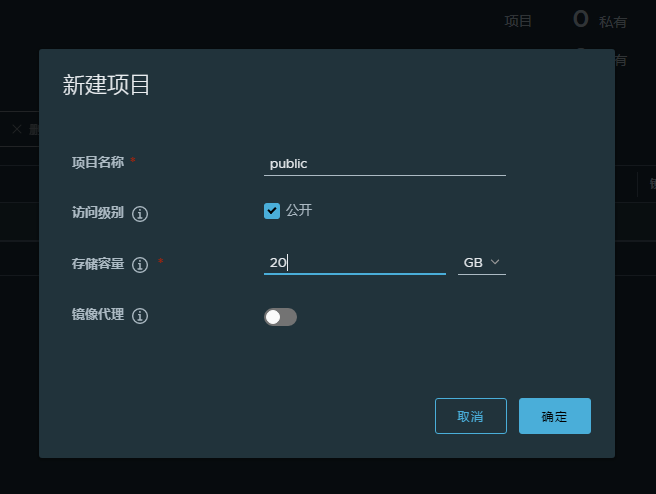

添加一个public库
拉取
docker pull nginx

1
2
3

[root@harbor harbor]# docker images
REPOSITORY                      TAG                 IMAGE ID            CREATED             SIZE
nginx                           latest              c39a868aad02        33 hours ago        133MB

打tag

1	docker tag c39a868aad02 harbor.jeremy.cn/public/nginx:latest

[root@harbor harbor]# docker login harbor.jeremy.cn
Username: admin
Password:
WARNING! Your password will be stored unencrypted in /root/.docker/config.json.
Configure a credential helper to remove this warning. See
https://docs.docker.com/engine/reference/commandline/login/#credentials-store

Login Succeeded

要登陆的需要在/etc/docker/daemon.json 里面的 insecure-registries 添加harbor的域名(harbor.jeremy.cn)，不然无法使用http登录，https登录则需要配置中有https
如果之前的docker配置没有添加harbor的域名，则需要重新打包运行harbor，不然还是登录不了

推送镜像到harbor

[root@harbor harbor]# docker push harbor.jeremy.cn/public/nginx:latest
The push refers to repository [harbor.jeremy.cn/public/nginx]
7b5417cae114: Pushed
aee208b6ccfb: Pushed
2f57e21e4365: Pushed
2baf69a23d7a: Pushed
d0fe97fa8b8c: Pushed
latest: digest: sha256:34f3f875e745861ff8a37552ed7eb4b673544d2c56c7cc58f9a9bec5b4b3530e size: 1362

6. Master节点部署

kube-apiserver是Kubernetes最重要的核心组件之一，主要提供以下的功能：

提供集群管理的REST API接口，包括认证授权、数据校验以及集群状态变更等
提供其他模块之间的数据交互和通信的枢纽(其他模块通过API Server查询或修改数据，只有API Server才直接操作etcd)。

hostname	节点名称	IP
k8s-master1	master1	192.168.1.30
k8s-master2	master2	192.168.1.31

k8s-master1&node1：192.168.1.30
- kube-apiserver
- kube-controller-manager
- kube-scheduler
- kubelet
- kube-proxy
- docker
- etcd
k8s-master2&node2：192.168.1.31
- kube-apiserver
- kube-controller-manager
- kube-scheduler
- kubelet
- kube-proxy
- docker

6.1 kube-apiserver部署

下载地址

kubernetes GitHub地址

从Github下载二进制文件

1
2
3

下载地址： https://github.com/kubernetes/kubernetes/blob/master/CHANGELOG/CHANGELOG-1.18.md#v1183

注：打开链接你会发现里面有很多包，下载一个server包就够了，包含了Master和Worker Node二进制文件。

1.18.10版本：wget https://storage.googleapis.com/kubernetes-release/release/v1.18.10/kubernetes-server-linux-amd64.tar.gz

解压和创建文件夹

分别在两台master上下载kubernetes-server-linux-amd64.tar.gz

1
2
3

tar -xzvf kubernetes-server-linux-amd64.tar.gz -C /opt

mkdir /opt/kubernetes/server/{cert,conf.d,logs}

/opt/kubernetes/server/cert：存放证书
/opt/kubernetes/server/conf：存放启动配置文件

创建证书

查看 2.5 创建apiserver证书

拷贝证书

scp /root/cert/{ca.pem,ca-key.pem,apiserver.pem,apiserver-key.pem,etcd.pem,etcd-key.pem}  k8s-master1:/opt/kubernetes/server/cert

ls server/cert/
>> apiserver-key.pem  apiserver.pem  ca-key.pem  ca.pem  etcd-key.pem  etcd.pem

注意私钥文件属性600

创建配置文件

cat > /opt/kubernetes/server/conf.d/kube-apiserver.conf << EOF
KUBE_APISERVER_OPTS="--service-cluster-ip-range=192.168.80.0/24 \\
    --service-node-port-range=30000-45535 \\
    --apiserver-count=2 \\
    --advertise-address=192.168.1.30 \\
    --bind-address=192.168.1.30 \\
    --secure-port=6443 \\
    --authorization-mode=RBAC,Node \\
    --enable-admission-plugins=NamespaceLifecycle,LimitRanger,ServiceAccount,ResourceQuota,NodeRestriction \\
    --allow-privileged=true \\
    --enable-bootstrap-token-auth=true \\
    --token-auth-file=/opt/kubernetes/server/conf.d/token.csv \\
    --etcd-cafile=/opt/kubernetes/server/cert/ca.pem \\
    --etcd-certfile=/opt/kubernetes/server/cert/etcd.pem \\
    --etcd-keyfile=/opt/kubernetes/server/cert/etcd-key.pem \\
    --etcd-servers=https://192.168.1.30:2379,https://192.168.1.31:2379,https://192.168.1.32:2379 \\
    --kubelet-client-certificate=/opt/kubernetes/server/cert/apiserver.pem \\
    --kubelet-client-key=/opt/kubernetes/server/cert/apiserver-key.pem \\
    --tls-cert-file=/opt/kubernetes/server/cert/apiserver.pem \\
    --tls-private-key-file=/opt/kubernetes/server/cert/apiserver-key.pem \\
    --service-account-key-file=/opt/kubernetes/server/cert/ca-key.pem \\
    --client-ca-file=/opt/kubernetes/server/cert/ca.pem \\
    --requestheader-client-ca-file=/opt/kubernetes/server/cert/ca.pem \\
    --target-ram-mb=1024 \\
    --audit-log-maxsize=100 \\
    --audit-log-maxbackup=3 \\
    --audit-log-maxage=30 \\
    --audit-log-path=/opt/kubernetes/server/logs/k8s-audit.log \\
    --log-dir=/opt/kubernetes/server/logs \\
    --logtostderr=false \\
    --v=2"
EOF

systemd管理apiserver

cat > /usr/lib/systemd/system/kube-apiserver.service << EOF
[Unit]
Description=Kubernetes API Server
Documentation=https://github.com/kubernetes/kubernetes

[Service]
EnvironmentFile=/opt/kubernetes/server/conf.d/kube-apiserver.conf
ExecStart=/opt/kubernetes/server/bin/kube-apiserver \$KUBE_APISERVER_OPTS
Restart=on-failure

[Install]
WantedBy=multi-user.target
EOF

添加环境变量

cat >> /etc/profile << EOF
# kubernetes-master
export K8S_MASTER_HOME=/opt/kubernetes/server
export PATH=\$PATH:\$K8S_MASTER_HOME/bin
EOF

source /etc/profile

启动并设置开机启动

systemctl daemon-reload
systemctl start kube-apiserver
systemctl enable kube-apiserver
systemctl status kube-apiserver

启用 TLS Bootstrapping 机制

TLS Bootstraping：Master apiserver启用TLS认证后，Node节点kubelet和kube-proxy要与kube-apiserver进行通信，必须使用CA签发的有效证书才可以，当Node节点很多时，这种客户端证书颁发需要大量工作，同样也会增加集群扩展复杂度。为了简化流程，Kubernetes引入了TLS bootstraping机制来自动颁发客户端证书，kubelet会以一个低权限用户自动向apiserver申请证书，kubelet的证书由apiserver动态签署。所以强烈建议在Node上使用这种方式，目前主要用于kubelet，kube-proxy还是由我们统一颁发一个证书。

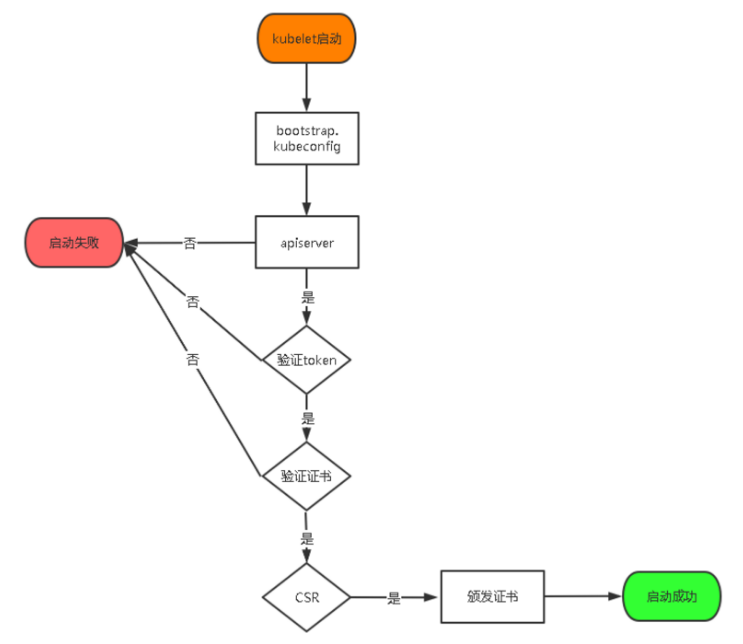

TLS bootstraping 工作流程：


# 1. 生成token

1 2	head -c 16 /dev/urandom \| od -An -t x \| tr -d ' ' >> 331d24737f94d1c079bea05b312a59a1

# 2. 创建上述配置文件中token文件

cat > /opt/kubernetes/server/conf.d/token.csv << EOF
331d24737f94d1c079bea05b312a59a1,kubelet-bootstrap,10001,"system:node-bootstrapper"
EOF

格式：token，用户名，UID，用户组

# 3. 授权kubelet-bootstrap用户允许请求证书

1
2
3

kubectl create clusterrolebinding kubelet-bootstrap \
--clusterrole=system:node-bootstrapper \
--user=kubelet-bootstrap

6.2 kube-controller-manager部署

Controller Manager是Kubernetes最重要的核心组件之一，主要提供以下的功能：

主要kube-controller-manager和cloud-controller-manager组成，是Kubernetes的大脑，它通过apiserver监控整个集群的状态，并确保集群处于预期的工作状态。

创建配置文件

cat > /opt/kubernetes/server/conf.d/kube-controller-manager.conf << EOF
KUBE_CONTROLLER_MANAGER_OPTS="--leader-elect=true \\
    --master=127.0.0.1:8080 \\
    --bind-address=127.0.0.1 \\
    --allocate-node-cidrs=true \\
    --cluster-cidr=172.80.0.0/16 \\
    --service-cluster-ip-range=192.168.80.0/24 \\
    --cluster-signing-cert-file=/opt/kubernetes/server/cert/ca.pem \\
    --cluster-signing-key-file=/opt/kubernetes/server/cert/ca-key.pem  \\
    --root-ca-file=/opt/kubernetes/server/cert/ca.pem \\
    --service-account-private-key-file=/opt/kubernetes/server/cert/ca-key.pem \\
    --experimental-cluster-signing-duration=87600h0m0s \\
    --log-dir=/opt/kubernetes/server/logs \\
    --logtostderr=false \\
    --v=2"
EOF

--master：通过本地非安全本地端口8080连接apiserver。
--leader-elect：当该组件启动多个时，自动选举（HA）

systemd管理controller-manager

cat > /usr/lib/systemd/system/kube-controller-manager.service << EOF
[Unit]
Description=Kubernetes Controller Manager
Documentation=https://github.com/kubernetes/kubernetes

[Service]
EnvironmentFile=/opt/kubernetes/server/conf.d/kube-controller-manager.conf
ExecStart=/opt/kubernetes/server/bin/kube-controller-manager \$KUBE_CONTROLLER_MANAGER_OPTS
Restart=on-failure

[Install]
WantedBy=multi-user.target
EOF

启动并设置开机启动

systemctl daemon-reload
systemctl start kube-controller-manager
systemctl enable kube-controller-manager
systemctl status kube-controller-manager

6.3 kube-scheduler部署

kube-scheduler是Kubernetes最重要的核心组件之一，主要提供以下的功能：

负责分配调度Pod到集群内的节点上，它监听kube-apiserver，查询还未分配Node的Pod，然后根据调度策略为这些Pod分配节点(更新Pod的NodeName字段)。

创建配置文件

cat > /opt/kubernetes/server/conf.d/kube-scheduler.conf << EOF
KUBE_SCHEDULER_OPTS="--leader-elect=true \\
    --master=127.0.0.1:8080 \\
    --bind-address=127.0.0.1 \\
    --log-dir=/opt/kubernetes/server/logs \\
    --logtostderr=false \\
    --v=2" \\
EOF

systemd管理scheduler

cat > /usr/lib/systemd/system/kube-scheduler.service << EOF
[Unit]
Description=Kubernetes Scheduler
Documentation=https://github.com/kubernetes/kubernetes

[Service]
EnvironmentFile=/opt/kubernetes/server/conf.d/kube-scheduler.conf
ExecStart=/opt/kubernetes/server/bin/kube-scheduler \$KUBE_SCHEDULER_OPTS
Restart=on-failure

[Install]
WantedBy=multi-user.target
EOF

启动并设置开机启动

systemctl daemon-reload
systemctl start kube-scheduler
systemctl enable kube-scheduler
systemctl status kube-scheduler

查看集群状态

所有组件都已经启动成功，通过kubectl工具查看当前集群组件状态：

[root@k8s-master1 opt]# kubectl get cs
NAME                 STATUS    MESSAGE             ERROR
scheduler            Healthy   ok
controller-manager   Healthy   ok
etcd-2               Healthy   {"health":"true"}
etcd-1               Healthy   {"health":"true"}
etcd-0               Healthy   {"health":"true"}
-----------------------------------
[root@k8s-master2 opt]# kubectl get cs
NAME                 STATUS    MESSAGE             ERROR
scheduler            Healthy   ok
controller-manager   Healthy   ok
etcd-1               Healthy   {"health":"true"}
etcd-0               Healthy   {"health":"true"}
etcd-2               Healthy   {"health":"true"}

同理把master2也部署好apiserver，scheduler，controller-manager

7. L4反向代理

Load Balancer(Master)：192.168.1.51 - 192.168.1.50(VIP)
- Nginx L4
Load Balancer(Backup)：192.168.1.52
- Nginx L4

7.1 拓扑图


7.2 nginx部署

安装nginx
1
yum install nginx -y

nginx配置文件

vim /etc/nginx/nginx.conf  # 黏贴到http标签外
stream {
    # kubernetes api-server ip地址以及https端口
    upstream kube-apiserver {
        server 192.168.1.30:6443     max_fails=3 fail_timeout=30s;
        server 192.168.1.31:6443     max_fails=3 fail_timeout=30s;
    }
    # 监听8443端口，将其接收的流量转发至指定proxy_pass
    server {
        listen 8443;
        proxy_connect_timeout 2s;
        proxy_timeout 900s;
        proxy_pass kube-apiserver;
    }
}

启动nginx

1	systemctl start nginx && systemctl enable nginx && systemctl status nginx

7.3 keepalived部署

安装keepalived
1
yum install keepalived -y

监听脚本

vim /etc/keepalived/check_port.sh
#!/bin/bash
# keepalived 监控端口脚本
# 使用方法：
# 在keepalived的配置文件中
# vrrp_script check_port {# 创建一个vrrp_script脚本,检查配置
#     script "/etc/keepalived/check_port.sh 8443" # 配置监听的端口
#     interval 2 #检查脚本的频率,单位（秒）
# }
CHK_PORT=$1
if [ -n "$CHK_PORT" ];then
        PORT_PROCESS=`ss -lnt|grep $CHK_PORT|wc -l`
        if [ $PORT_PROCESS -eq 0 ];then
                echo "Port $CHK_PORT Is Not Used,End."
                exit 1
        fi
else
        echo "Check Port Cant Be Empty!"
fi

添加可执行权限
1
chmod +x /etc/keepalived/check_port.sh

keepalived主配置文件

# 主服务器
cat > /etc/keepalived/keepalived.conf << EOF
# Configuration File for keepalived
global_defs {
    # 机器标识符，一般设置为hostname
    router_id load-balancer-master
}
vrrp_script chk_nginx {
    # 调用脚本检测nginx监听的8443端口是否存在
    script "/etc/keepalived/check_port.sh 8443"
    interval 2
    weight -20
}
vrrp_instance VI_1 {
    state MASTER
    interface ens192
    # 虚拟路由组id，两边须一致
    virtual_router_id 91
    priority 100
    advert_int 1
    # 当前主机IP
    mcast_src_ip 192.168.1.51
    # 不抢占
    nopreempt
    # 高可用认证
    authentication {
        auth_type PASS
        auth_pass jeremy  # 认证密码，两边须一致
    }
    track_script {
         chk_nginx
    }
    # 虚拟IP
    virtual_ipaddress {
        192.168.1.50
    }
}
EOF


# 备服务器
cat > /etc/keepalived/keepalived.conf << EOF
# Configuration File for keepalived
global_defs {
    router_id load-balancer-backup
}
vrrp_script chk_nginx {
    script "/etc/keepalived/check_port.sh 8443"
    interval 2
    weight -20
}
vrrp_instance VI_1 {
    state BACKUP
    interface ens192
    virtual_router_id 91
    mcast_src_ip 192.168.1.52
    priority 90
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass jeremy
    }
    track_script {
        chk_nginx
    }
    virtual_ipaddress {
        192.168.1.50
    }
}
EOF

启动keepalived

1	systemctl start keepalived && systemctl enable keepalived && systemctl status keepalived

8. Node节点部署

hostname	节点名称	IP
k8s-master1	node1	192.168.1.30
k8s-master2	node2	192.168.1.31
k8s-node3	node3	192.168.1.32
k8s-node4	node4	192.168.1.33
k8s-node5	node5	192.168.1.34

node节点主要部署两个服务
- kubelet
- kube-proxy
- docker

8.1 kubelet部署

下载地址

下载地址

部署

kubernetes-node包里面的二进制文件跟kubernetes-server包里面给的是一样的

tar -xzvf kubernetes-node-linux-amd64.tar.gz

mkdir -p /opt/kubernetes/node/{bin,cert,conf.d,logs,kubeletData}

mv kubernetes/node/bin/* /opt/kubernetes/node/bin/

准备pause基础镜像

pause镜像是k8s里必不可少的以pod方式运行业务容器时的一个基础容器。

在harbor上拉取镜像：docker pull kubernetes/pause

上传镜像到harbor仓库

1 2	docker tag f9d5de079539 harbor.jeremy.cn/public/pause:latest docker push harbor.jeremy.cn/public/pause:latest

登录harbor，创建目录，拷贝证书，环境变量

# 创建数据存储目录
mkdir /opt/kubernetes/node/kubeletData

# 登录harbor(账号：admin，密码：Harbor12345)
docker login harbor.jeremy.cn

# 拷贝证书
 scp ca.pem k8s-master1:/opt/kubernetes/node/cert

# 环境变量
cat >> /etc/profile << EOF
# kubernetes-node
export K8S_NODE_HOME=/opt/kubernetes/node
export PATH=\$PATH:\$K8S_NODE_HOME/bin
EOF

source /etc/profile

创建配置文件

cat > /opt/kubernetes/node/conf.d/kubelet.conf << EOF
KUBELET_OPTS="--hostname-override=k8s-master1 \\
    --kubeconfig=/opt/kubernetes/node/conf.d/kubelet.kubeconfig \\
    --bootstrap-kubeconfig=/opt/kubernetes/node/conf.d/kubelet-bootstrap.kubeconfig \\
    --config=/opt/kubernetes/node/conf.d/kubelet-config.yml \\
    --cert-dir=/opt/kubernetes/node/cert \\
    --root-dir=/opt/kubernetes/node/kubeletData \\
    --network-plugin=cni \\
    --pod-infra-container-image=harbor.jeremy.cn/public/pause:latest \\
    --log-dir=/opt/kubernetes/node/logs \\
    --logtostderr=false \\
    --v=2"
EOF

参数说明：
--hostname-override：显示名称，集群中唯一（需要修改）
--kubeconfig：空路径，会自动生成，后面用于连接apiserver
--bootstrap-kubeconfig：首次启动向apiserver申请证书
--config：配置参数文件
--cert-dir：kubelet证书生成目录
--pod-infra-container-image：管理Pod网络容器的镜像(这里用的是我们上传到harbor的pause镜像)
--root-dir：设置用于管理kubelet文件的根目录（例如挂载卷的相关文件）（默认值为 “/var/lib/kubelet”）
--network-plugin：启用cni，后面会部署fannel网络组件

配置参数文件

cat > /opt/kubernetes/node/conf.d/kubelet-config.yml << EOF
kind: KubeletConfiguration
apiVersion: kubelet.config.k8s.io/v1beta1
address: 0.0.0.0
port: 10250
readOnlyPort: 10255
cgroupDriver: cgroupfs
clusterDNS:
- 192.168.80.2
clusterDomain: cluster.local
failSwapOn: false
authentication:
  anonymous:
    enabled: false
  webhook:
    cacheTTL: 2m0s
    enabled: true
  x509:
    clientCAFile: /opt/kubernetes/node/cert/ca.pem
authorization:
  mode: Webhook
  webhook:
    cacheAuthorizedTTL: 5m0s
    cacheUnauthorizedTTL: 30s
evictionHard:
  imagefs.available: 15%
  memory.available: 100Mi
  nodefs.available: 10%
  nodefs.inodesFree: 5%
maxOpenFiles: 1000000
maxPods: 110
EOF

生成kubeconfig文件

先写一个kubelet-boot.sh脚本把下面的内容放进去

cat > /opt/kubernetes/node/kubelet-boot.sh << EOF
KUBE_APISERVER="https://192.168.1.50:8443"  # apiserver VIP:PORT
BOOTSTRAP_TOKEN="331d24737f94d1c079bea05b312a59a1"  # 与token.csv里保持一致

# 生成 kubelet-bootstrap.kubeconfig 文件

# 设置集群参数
kubectl config set-cluster kubernetes \\
  --certificate-authority=/opt/kubernetes/node/cert/ca.pem  \\
  --embed-certs=true \\
  --server=\${KUBE_APISERVER} \\
  --kubeconfig=kubelet-bootstrap.kubeconfig

# 设置客户端认证参数
kubectl config set-credentials "kubelet-bootstrap" \\
  --token=\${BOOTSTRAP_TOKEN} \\
  --kubeconfig=kubelet-bootstrap.kubeconfig

# 设置上下文参数
kubectl config set-context default \\
  --cluster=kubernetes \\
  --user=kubelet-bootstrap \\
  --kubeconfig=kubelet-bootstrap.kubeconfig

# 设置默认上下文
kubectl config use-context default --kubeconfig=kubelet-bootstrap.kubeconfig
EOF

--embed-certs 为true时表示将certificate-authority证书写入到生成的bootstrap.kubeconfig文件中；
设置客户端认证参数时没有指定秘钥和证书，后续由kube-apiserver自动生成；

生成kubelet-bootstrap.kubeconfig文件（生成的kubelet-bootstrap.kubeconfig文件放在配置文件目录中）
1
2
3
cd /opt/kubernetes/node/conf.d

sh /opt/kubernetes/node/kubelet-boot.sh

systemd管理kubelet

cat > /usr/lib/systemd/system/kubelet.service << EOF
[Unit]
Description=Kubernetes Kubelet
After=docker.service

[Service]
EnvironmentFile=/opt/kubernetes/node/conf.d/kubelet.conf
ExecStart=/opt/kubernetes/node/bin/kubelet \$KUBELET_OPTS
Restart=on-failure
LimitNOFILE=65535

[Install]
WantedBy=multi-user.target
EOF

启动并设置开机启动

systemctl daemon-reload
systemctl start kubelet
systemctl enable kubelet
systemctl status kubelet

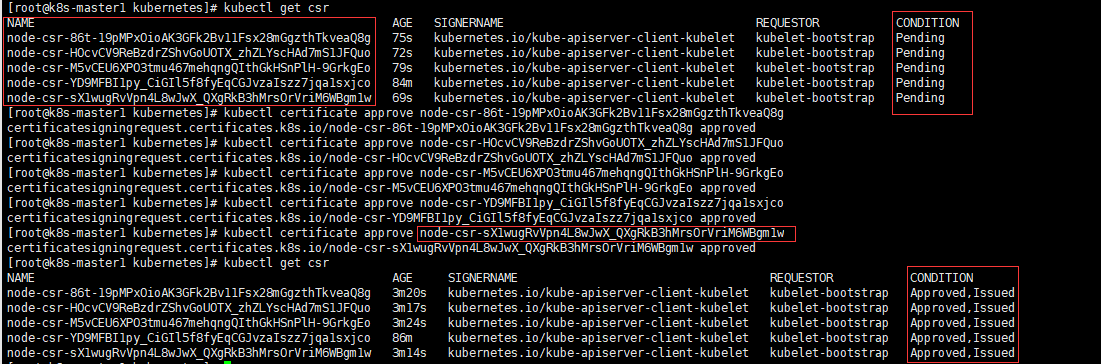

批准kubelet证书申请并加入集群

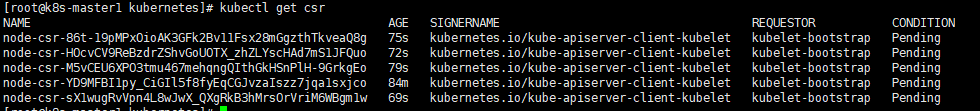

查看kubelet证书请求
kubectl get csr

批准申请
kubectl certificate approve name

建立一个 RBAC Role 来获取存取权限

cat >> apiserver-to-kubelet-rbac.yml << EOF
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRole
metadata:
  annotations:
    rbac.authorization.kubernetes.io/autoupdate: "true"
  labels:
    kubernetes.io/bootstrapping: rbac-defaults
  name: system:k8s-apiserver-to-kubelet
rules:
  - apiGroups:
      - ""
    resources:
      - nodes/proxy
      - nodes/stats
      - nodes/log
      - nodes/spec
      - nodes/metrics
    verbs:
      - "*"
---
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRoleBinding
metadata:
  name: system:k8s-apiserver
  namespace: ""
roleRef:
  apiGroup: rbac.authorization.k8s.io
  kind: ClusterRole
  name: system:k8s-apiserver-to-kubelet
subjects:
  - apiGroup: rbac.authorization.k8s.io
    kind: User
    name: k8s-apiserver
EOF

name为apiserver证书的CN字段；

应用

1	kubectl create -f apiserver-to-kubelet-rbac.yml

8.2 kube-proxy部署

创建配置文件

cat > /opt/kubernetes/node/conf.d/kube-proxy.conf << EOF
KUBE_PROXY_OPTS="--config=/opt/kubernetes/node/conf.d/kube-proxy-config.yml \\
    --log-dir=/opt/kubernetes/node/logs \\
    --logtostderr=false \\
    --v=2"
EOF

配置参数文件

cat > /opt/kubernetes/node/conf.d/kube-proxy-config.yml << EOF
kind: KubeProxyConfiguration
apiVersion: kubeproxy.config.k8s.io/v1alpha1
bindAddress: 0.0.0.0
metricsBindAddress: 0.0.0.0:10249
clientConnection:
  kubeconfig: /opt/kubernetes/node/conf.d/kube-proxy.kubeconfig
hostnameOverride: k8s-node1
clusterCIDR: 192.168.80.0/24
EOF

PS: 需要修改hostnameOverride

创建证书

查看 2.6 创建kube-proxy证书

拷贝证书

1	scp {kube-proxy.pem,kube-proxy-key.pem} k8s-master1:/opt/kubernetes/node/cert

生成kubeconfig文件

先写一个kube-proxy-boot.sh脚本把下面的内容放进去

cat > /opt/kubernetes/node/kube-proxy-boot.sh << EOF
KUBE_APISERVER="https://192.168.1.50:8443"  # apiserver VIP:PORT

# 生成 kube-proxy bootstrap kubeconfig 配置文件

# 设置集群参数
kubectl config set-cluster kubernetes \\
  --certificate-authority=/opt/kubernetes/node/cert/ca.pem \\
  --embed-certs=true \\
  --server=\${KUBE_APISERVER} \\
  --kubeconfig=kube-proxy.kubeconfig

kubectl config set-credentials kube-proxy \\
  --client-certificate=/opt/kubernetes/node/cert/kube-proxy.pem \\
  --client-key=/opt/kubernetes/node/cert/kube-proxy-key.pem \\
  --embed-certs=true \\
  --kubeconfig=kube-proxy.kubeconfig

kubectl config set-context default \\
  --cluster=kubernetes \\
  --user=kube-proxy \\
  --kubeconfig=kube-proxy.kubeconfig

kubectl config use-context default --kubeconfig=kube-proxy.kubeconfig
EOF

生成

1 2	cd /opt/kubernetes/node/conf.d sh /opt/kubernetes/node/kube-proxy-boot.sh

systemd管理kube-proxy

cat > /usr/lib/systemd/system/kube-proxy.service << EOF
[Unit]
Description=Kubernetes Proxy
After=network.target

[Service]
EnvironmentFile=/opt/kubernetes/node/conf.d/kube-proxy.conf
ExecStart=/opt/kubernetes/node/bin/kube-proxy \$KUBE_PROXY_OPTS
Restart=on-failure
LimitNOFILE=65535

[Install]
WantedBy=multi-user.target
EOF

启动并设置开机启动

systemctl daemon-reload
systemctl start kube-proxy
systemctl enable kube-proxy
systemctl status kube-proxy

到此就已经把各组件服务部署完毕，接下来就是把各节点的服务补充部署上去，查看集群状态，排错等等

9. fannel网络组件部署

部署思路：
- 1. 在node上下载cni依赖插件
- 1. 在master上执行kube-flannel.yml

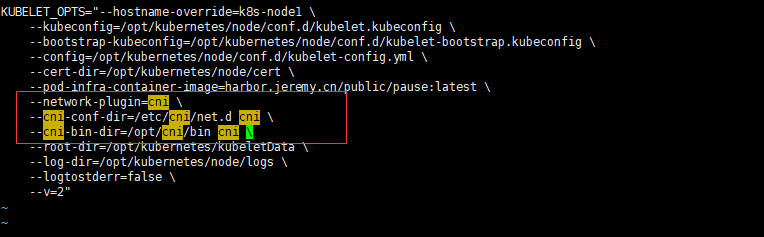

9.1 在kubelet中指定三个参数

这个本实例不需要，因为在部署kubelet的时候已经加了cni配置了

vim /opt/kubernetes/node/conf.d/kubelet.conf

1
2
3

--network-plugin=cni : 网络插件使用cni
--cni-conf-dir=/etc/cni/net.d cni : 配置文件(默认)
--cni-bin-dir=/opt/cni/bin cni : 可执行文件(默认)


重启服务

1	systemctl restart kubelet && systemctl status kubelet

这样在kublet启动的时候，就会去/etc/cni/net.d目录查找配置文件，并解析，使用相应的插件配置网络，因此之前node会从Ready变为NotReady

[root@k8s-master1 logs]# kubectl get nodes
NAME        STATUS     ROLES    AGE   VERSION
k8s-node1   NotReady   <none>   22h   v1.18.10
k8s-node2   NotReady   <none>   22h   v1.18.10

9.2 下载cni依赖插件

先准备好CNI二进制文件
下载地址

解压二进制包并移动到默认工作目录

1 2	mkdir /opt/cni/bin -p tar xzvf cni-plugins-linux-amd64-v0.8.7.tgz -C /opt/cni/bin

9.3 flannel网络组件部署

在master上进行此步操作

下载yml文件

1
2
3

cd /opt/cni/

wget https://raw.githubusercontent.com/coreos/flannel/master/Documentation/kube-flannel.yml

修改yml文件 - 子网，工作模式

此处的network配置要与Pod Network(–service-cluster-ip-range)配置的一致

net-conf.json: |
{
    "Network": "192.168.80.0/24",
    "Backend": {
      "Type": "vxlan"
    }
}

Backend (工作模式)

Host-gw: 同一网段直接通信，速度快

udp：用户空间的udp封装

vxlan: 利用内核vxlan协议进行传输（推荐）

aws vpc: 利用aws平台内部提供的功能进行传输

修改网卡

目前需要在kube-flannel.yml中使用- --iface参数指定集群主机内网网卡的名称，否则可能会出现dns无法解析。

command:
- /opt/bin/flanneld
args:
- --ip-masq
- --kube-subnet-mgr
- --iface=ens192

准备镜像（目前不需要了）

这一步目前好像不需要了，国内对v13版本的镜像好像可以直接拉去，如果不行，则只能按下面步骤进行操作

在国内下载flannel镜像同样很容易失败，因此建议提前下载好，再去启动flannel DaemonSet，避免在启动过程中重试浪费时间。（如果能科学上网，则可以下来下载，然后再进行手动导入)(本实例使用自己导入的镜像）
国内flannel镜像获取查看：https://www.cnblogs.com/xiao987334176/p/12696740.html#autoid-6-1-0
下载flannel镜像

手动下载时镜像名称最好从kube-flannel.yml文件中拷贝，确保下载正确的镜像。
1
docker pull quay.io/coreos/flannel:v0.13.0

导入镜像并修改好导入的镜像名称，跟配置文件名称保持一致

1 2	docker load -i quay.io-coreos-flannel_v0.13.0.tar.gz docker tag e708f4bb69e3 quay.io/coreos/flannel:v0.13.0

1
2
3

initContainers:
- name: install-cni
  image: quay.io/coreos/flannel:v0.13.0  # 配置文件中

在master上运行

1 2	kubectl apply -f kube-flannel.yml kubectl get pods -n kube-system


1	kubectl get node


10. Dashboard和CoreDNS部署

10.1 Dashboard部署

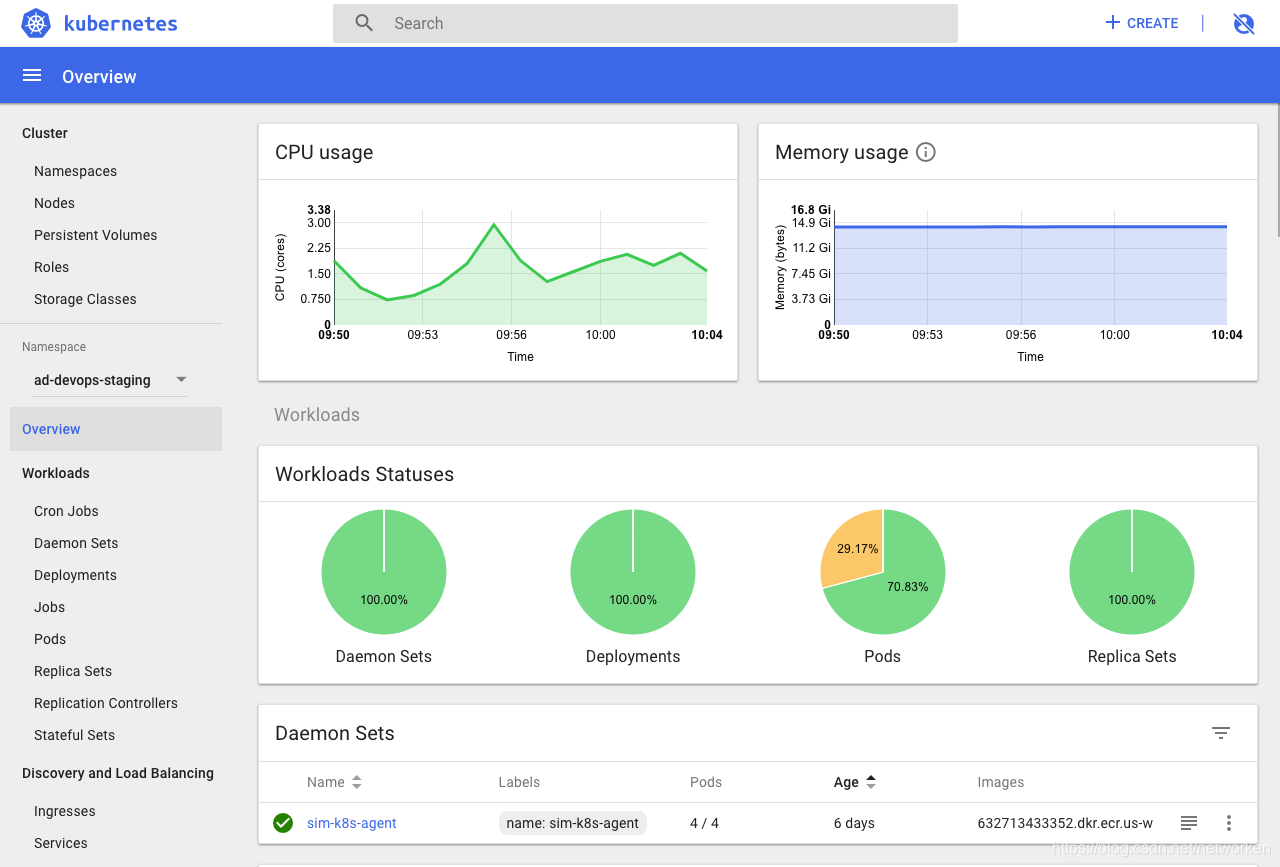

简介

在Kubernetes社区中，有一个很受欢迎的Dashboard项目，它可以给用户提供一个可视化的 Web 界面来查看当前集群的各种信息。用户可以用Kubernetes Dashboard部署容器化的应用、监控应用的状态、执行故障排查任务以及管理Kubernetes各种资源。


相关地址
官方参考文档

github项目地址

当前部署dashboard版本：v2.0.3，注意检查dashboard版本与kubernetes版本兼容性：
https://github.com/kubernetes/dashboard/releases/tag/v2.0.3


下载yaml文件

1	wget https://raw.githubusercontent.com/kubernetes/dashboard/v2.0.3/aio/deploy/recommended.yaml

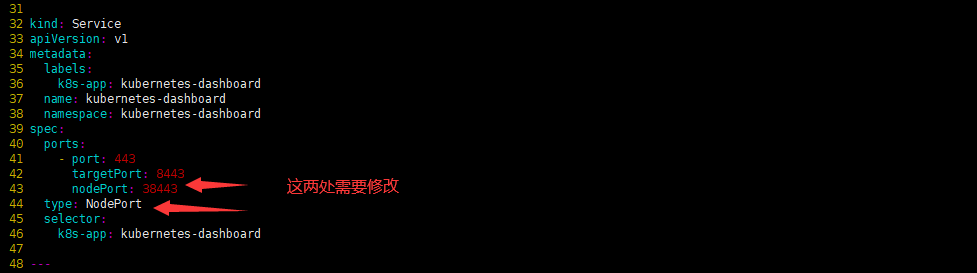

修改yaml文件

vim recommended.yaml

.....................
kind: Service
apiVersion: v1
metadata:
  labels:
    k8s-app: kubernetes-dashboard
  name: kubernetes-dashboard
  namespace: kubernetes-dashboard
spec:
  ports:
    - port: 443
      targetPort: 8443
      nodePort: 38443
  type: NodePort
  selector:
    k8s-app: kubernetes-dashboard
.....................


创建
1
kubectl apply -f recommended.yaml

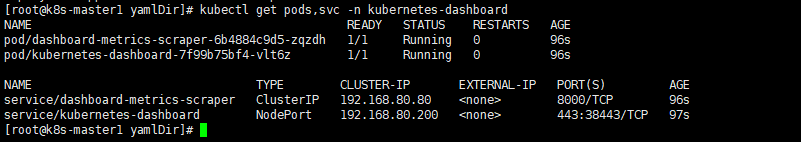

查看状态

kubectl get pods,svc -n kubernetes-dashboard

kubectl get pods -n kubernetes-dashboard

kubectl get svc -n kubernetes-dashboard

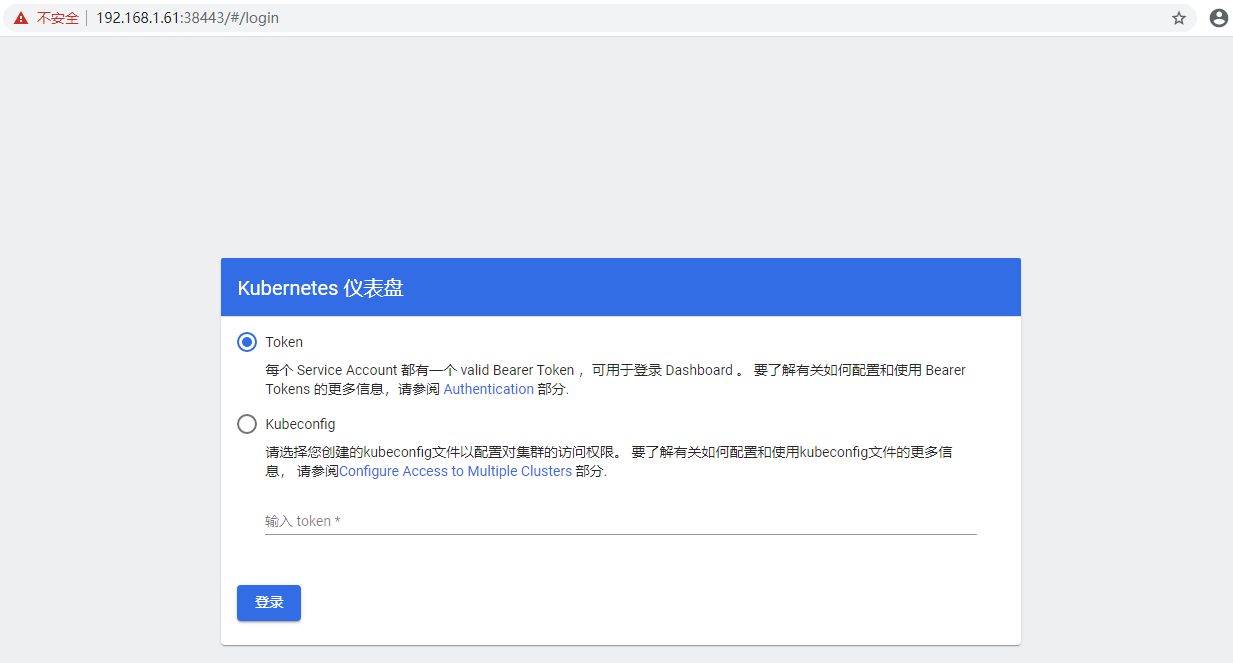

登录dashboard

浏览器访问dashboard：
1
https://<any_node_ip>:38443


Dashboard 支持 Kubeconfig 和 Token 两种认证方式，我们这里选择Token认证方式登录。

官方参考文档

创建用户admin-user

cat > dashboard-adminuser.yaml << EOF
apiVersion: v1
kind: ServiceAccount
metadata:
  name: admin-user
  namespace: kubernetes-dashboard
---
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRoleBinding
metadata:
  name: admin-user
roleRef:
  apiGroup: rbac.authorization.k8s.io
  kind: ClusterRole
  name: cluster-admin
subjects:
- kind: ServiceAccount
  name: admin-user
  namespace: kubernetes-dashboard
EOF

创建

1	kubectl apply -f dashboard-adminuser.yaml

说明：上面创建了一个叫admin-user的服务账号，并放在kubernetes-dashboard命名空间下，并将cluster-admin角色绑定到admin-user账户，这样admin-user账户就有了管理员的权限。默认情况下，kubeadm创建集群时已经创建了cluster-admin角色，我们直接绑定即可。

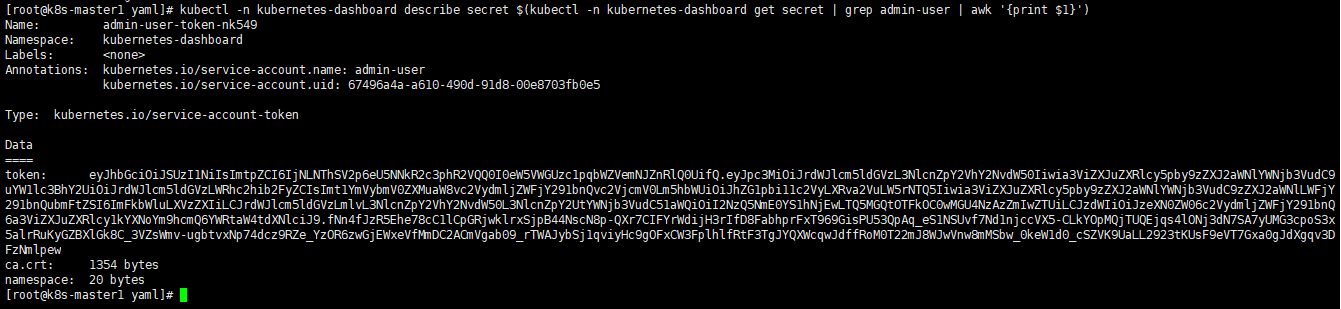

查看admin-user账户的token

1	kubectl -n kubernetes-dashboard describe secret $(kubectl -n kubernetes-dashboard get secret \| grep admin-user \| awk '{print $1}')

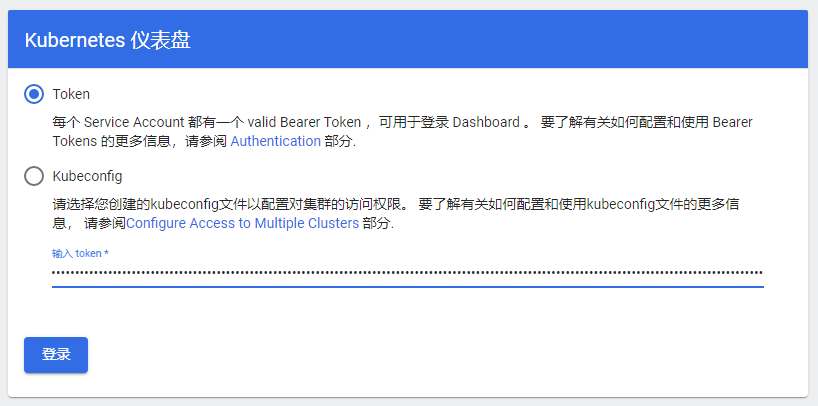

把token粘贴到登录窗口，然后登录


删除管理员ServiceAccount和ClusterRoleBinding。

1 2	kubectl -n kubernetes-dashboard delete serviceaccount admin-user kubectl -n kubernetes-dashboard delete clusterrolebinding admin-user

10.2 CoreDNS部署

下载官方yaml文件样板

1
2
3

wget https://raw.githubusercontent.com/kubernetes/kubernetes/master/cluster/addons/dns/coredns/coredns.yaml.base

cp coredns.yaml.base coredns.yaml

修改yaml文件

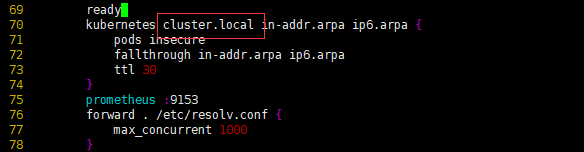

70行：__DNS__DOMAIN__ 改为cluster.local(这个值跟kubelet-config.yml文件内的clusterDomain值一致)

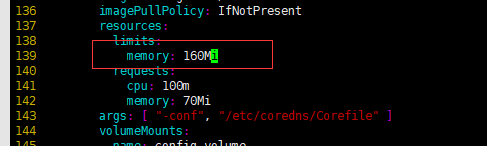

139行：__DNS__MEMORY__LIMIT__改为160Mi

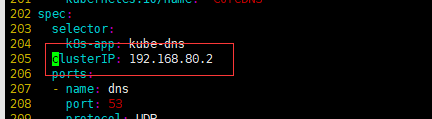

205行：__DNS__SERVER__改为192.168.80.2（这个值跟kubelet-config.yml文件内的clusterDNS值一致）

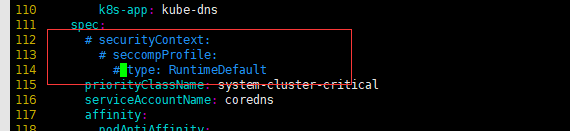

注释112-114行

1
2
3

securityContext:
  seccompProfile:
    type: RuntimeDefault


修改镜像 135行 (下面是我上传到阿里镜像仓库的镜像)
1
registry.cn-hangzhou.aliyuncs.com/jeremy865/k8s-coredns:1.7.0

启动
1
kubectl apply -f coredns.yaml
